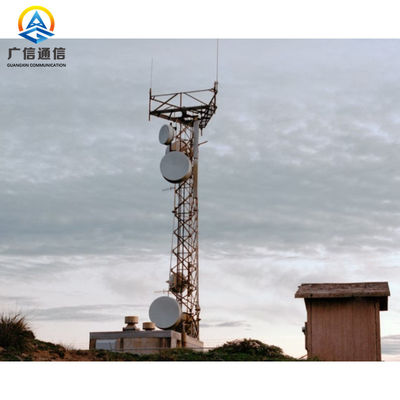

70m selbsttragender Stahlturm mit 4 Beinen für Radio-FM-Übermittler

  • 70m 4 Legs Self Supporting Steel Tower For Radio FM Transmitter
Herkunftsort Guangzhou
Markenname Guangxin
Zertifizierung ISO9001
Modellnummer GX-5637G
Min Bestellmenge 1set
Preis USD1880-2100
Verpackung Informationen Baumwollblätter oder Stoffpaket durch Bündel
Lieferzeit 20-30days
Zahlungsbedingungen Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit 300ton/month

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produktname 70m selbsttragender Stahlturm mit 4 Beinen für Radio-FM-Übermittler Material Stahl Q355B (GB/T 1591)
Heiß-Bad Galvanisation ISO 1461 2009, ASTM A123 Entwurfs-Wind-Druck 0.3-1.2KN/M ²
Entwurfs-Windgeschwindigkeit 30-50m/s, kann besonders angefertigt als Anforderungen des Käufers Stahlkonstruktion Stahlgittermast
Kabel-Draht kupferner Erdungsdraht Entwurf des Pfostens Gegen Erdbeben von Grad 8
Spannungsstärke (Mpa) 360~510 Verschiffungshafen Huangpu oder Yantian/Shekou
Verbindungsart Nüsse u. Bolzen Turm-Art Röhrengittermast
Hervorheben

4 Beine Selbsttragender Stahlturm

,

Selbsttragender Stahlturm 70m

,

Q355B Selbsttragender Stahlturm
Hinterlass eine Nachricht
Produkt-Beschreibung

70m 4 Bein-selbsttragender Stahlturm für Radio-FM-Übermittler



Eckiger Turm der Beine der Telekommunikations-4 ist zur selbsttragenden beweglichen Vernetzung, zur drahtlosen Kommunikation, zu den Fernsehantennen und zum Rundfunk entworfen.



Unsere Spezifikationen des Stahlturms mit 4 Beinen:

✓ die allgemeinsten hergestellten Höhen sind möglicherweise, zwischen 10m bis 100m aber verlängert über dem hinaus abhängig von der Anforderung.
✓ EntwurfsWindgeschwindigkeit: Zwischen 120 bis 220 km/h
✓ Antennen-Ablenkungs-Grenze: Zwischen 0,5 bis 2 Grad
✓ strukturelle Stahlausführung wird den meisten neuen internationalen Standard (berechnet UVP, Eurocode, NV65, BS) übereinstimmend
✓ Materialanweisung ist:

• Hochfester Stahl ist entsprechend EN10025. S355J0 oder gleichwertiger Stahl ist entsprechend EN10025. Grad 36 S235JR (gleichwertig mit 43B), ASTM A36 oder Äquivalent.
• Bolzen sind entsprechend DIN931 und 931.
• Alle Struktur Komponenten sind das heiße Bad, das entsprechend en-ISO 1461 galvanisiert wird.
• Ankerbolzen sind entsprechend LÄRM 976.



Turm-Basis des Stahlturms mit 4 Beinen:

✓ ragen Hauptstruktur mit Turmbolzen hoch.
✓ Anchorageschablone mit Anchoragebolzen.
✓ vertikale Leiter mit vertikaler Kabelbehälterunterstützung.
✓ volle stehende Arbeitsbühne auf die Oberseite
✓ stillstehende Plattform jedes 15m

Optionale Zusätze:

✓ Antennenklammern
✓ Sicherheitskäfig
✓ Lebenleitungssystem
✓ Antieindringentür
Erdendes und Blitzschutz ✓
✓ Hindernisfeuer
✓ Aufschlag/Malerei
✓ horizontaler Kabelbehälter



Spezifikation von Guyed-Gittermast:






Material Röhrenstahl, Winkeleisenplatten, flache Stahlplatte
Stahlart Schweißbarer kohlenstoffarmer Baustahl
Stahlsorte GB Q235, Q345, BS 4360, ASTM A36 etc.
Streckgrenze Fy≥235MPa
Dehnfestigkeit Fu≥400MPa
Verlängerung σ≥20%
Oberflächenende Galvanisation des heißen Bades
Galvanisierte Schicht T≥65μm
Höhe 20m bis 100m, besonders angefertigt zu den Anträgen
Entwurf 4 Beine selbsttragend oder freier stehender Gittermast
Struktur 1 bis 5 Plattformen, jede Plattform kommt mit 4 bis 6 Klammern für die Befestigung von Antennen oder von spezifizierter Zahl von Klammern für die Befestigung von Antennen, von Mikrowellen, von RRUs und von anderen Geräten.
Versorgungsmodus CKD (kompletter geklopfter Abstieg), SKD (Halb-geklopfter Abstieg), DKD (direkter geklopfter Abstieg)
Reparieren/Befestigung Bolzen und Nüsse, Anschlussplatten
Konfiguration Grundlagen/Ankerbolzen, Turmabschnitte, 1-5 Plattformen (optional), Schienenplatten, Leiter, Antifallsicherheitssystem, Blitzableiter, Erdklemme etc.
Wind-Last 0.35-1.0kN/sqm
Lebensdauer 20-50 Jahre
Garantie 5 Jahre
Anwendungen GSM-/3G/4G/5G/FMradioantennen, Mikrowellen, Telekommunikationsstationen.






FAQ:



1. Ist die Struktur des Turms einheitlich?
Nein, können wir es als Antrag des Kunden entwerfen und produzieren.


2. Hersteller oder Geschäftsfirma?
Wir sind Hersteller und haben eigene Fabrik und begrüßen, um unsere Fabrik zu besichtigen.


3. Lieferfrist?
Normalerweise innerhalb 20 Tage. Und wir produzieren und versenden Produkt entsprechend dem Antrag des Käufers.


4. Wie lang tut die Nutzungsdauer für Stahlturm?
Wir können zusicherten Nutzungsdauer mehr als 30 Jahre.


5. Für Versammlung ist es sehr komplex und gibt es ein Versammlungsbuch oder -anleitung?
Wir versehen Anlagenübersicht mit dem Versenden der Fracht.
